淺層砂過濾器
淺層介質濾器通過內部所裝填的“介質”石英砂等濾料來攔截水中所含有的懸浮物，降低濁度提升水質。淺層介質過濾器又可成為淺層砂過濾器。該設備可用在各行各業的水處理工藝當中。目前，使用最廣泛的要算工業行業循環冷卻水系統，農業灌溉系統，市政給排水系統，污水處理系統等。由于其單臺流量可在20-240m3/h間選擇，又可以多臺并聯安裝，非常適用不同工藝下對水量處理要求的不同。
產品詳情
淺層介質濾器通過內部所裝填的“介質”石英砂等濾料來攔截水中所含有的懸浮物，降低濁度提升水質。淺層介質過濾器又可成為淺層砂過濾器。該設備可用在各行各業的水處理工藝當中。目前，使用最廣泛的要算工業行業循環冷卻水系統，農業灌溉系統，市政給排水系統，污水處理系統等。由于其單臺流量可在20-240m3/h間選擇，又可以多臺并聯安裝，非常適用不同工藝下對水量處理要求的不同。

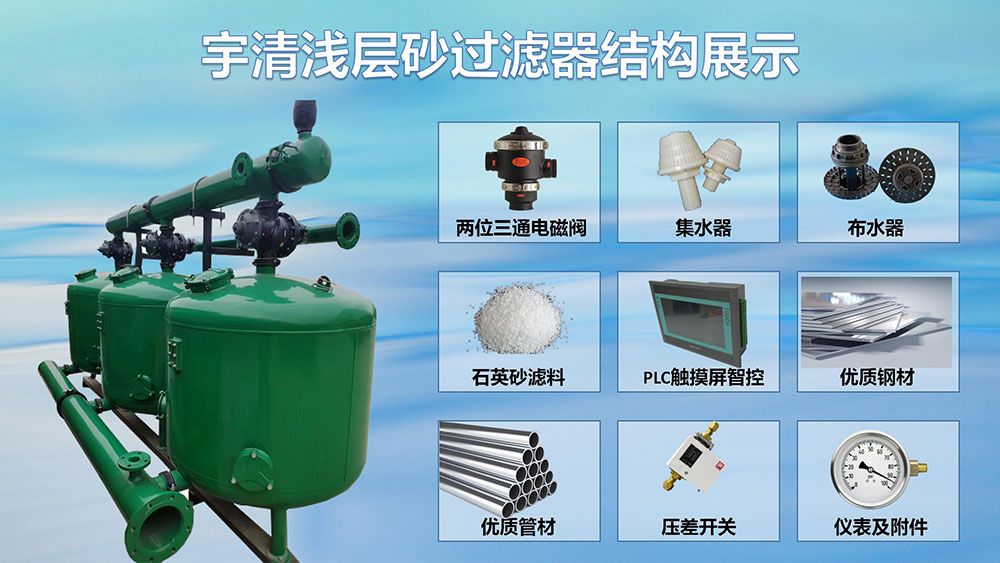

淺層介質過濾器組成如上圖所示：
設備殼體、進出水管道及排污管道由優質的鋼材、管件焊接加工而成，結構穩固，確保設備正常使用及更長的使用壽命。
兩位三通閥門采用專用電磁閥或電動球閥有效降低閥門故障率。
布水器、集水器采用pp或不銹鋼材質，保證了水流均勻流經濾料，同時保證濾料不會跑出影響水質。
濾料采用優質石英砂，避免在工作中受力變粉末狀影響出水水質。
控制系統采用plc觸摸屏智控系統或太極控制器。plc智控系統更便捷操作，可遠程連接機房實時觀測系統狀態；太極控制器成本低，無顯示狀態功能。

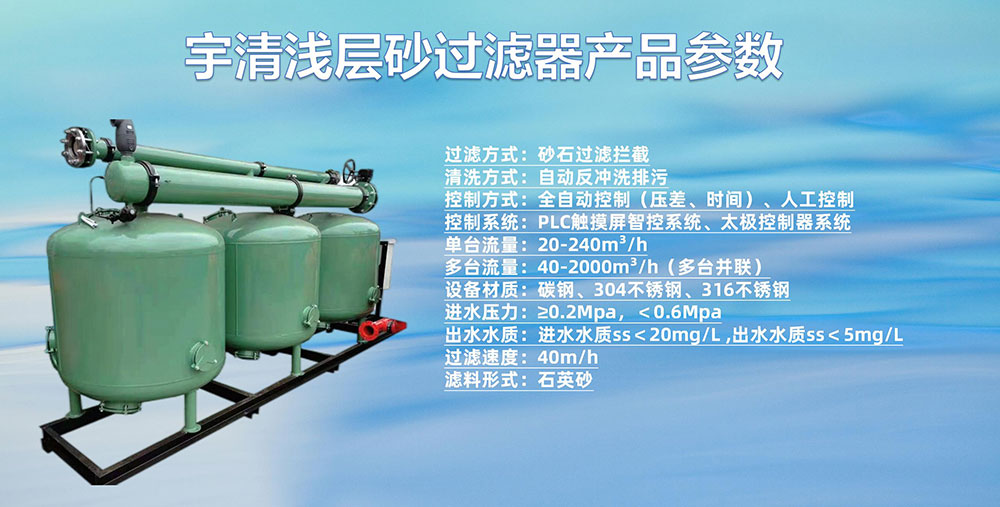

產品參數如上圖: 客戶可根據實際要求進行選型，也可聯系我方技術人員推薦。
工作原理如上圖所示：淺層介質過濾器多臺并聯使用時，無需外接水源進行反洗。設備在反洗時是逐一的對各個罐體進行反洗，一臺清洗時其余幾臺均正常工作，且反沖洗時用水均為其余罐體過濾后的水源。
正常工作的狀態下：三通閥控制所有罐體進水方向開啟，排污方向關閉，水由閥門進水口經布水器均勻流入到濾料中，雜質被攔截在濾料間，凈化后的水由排水管道排出設備。
反洗工作的狀態下：被反洗的罐體三通閥控制進方向關閉，排污方向開啟，其余罐體則為正常狀態，水只能流入其余罐體過濾，過濾后的一部分水則從出水口反向進入到被過濾的罐體中，在水力的驅動下，石英砂與雜質相互沖洗，雜質被水由閥門排污口帶走，此時的布水器攔截濾料。第一個罐體完成清洗后正常工作，開始清洗第二個罐體，一次重復知道最后一個罐體清洗完成，此時反洗工作結束。
| 型號 | YQQSC-40 | YQQSC-50 | YQQSC-60 | YQQSC-70 | YQQSC-80 | YQQSC-100 | YQQSC-120 | YQQSC-140 | YQQSC-150 | YQQSC-180 | YQQSC-200 | YQQSC-240 |
| 罐體直徑 | 1200mm | 1400mm | 1600mm | 1800mm | 2000mm | 2200mm | 2400mm | 2500mm | 2600mm | 2800mm | 3000mm | 3200mm |
| 進出水口徑 | DN100 | DN100 | DN100 | DN150 | DN150 | DN150 | DN200 | DN200 | DN200 | DN200 | DN250 | DN250 |
罐體材質 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 | 碳鋼/不銹鋼 |
| 罐體防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 | 油漆防腐 |
| 單臺過濾面積 | 1.1㎡ | 1.5㎡ | 2.0㎡ | 2.5㎡ | 3.0㎡ | 3.8㎡ | 4.5㎡ | 5.0㎡ | 5.3㎡. | 6.1㎡ | 7.0㎡ | 8.0㎡ |
| 過濾速度 | 20-35m/h | 20-35m/h | 20-35m/h | 20-30m/h | 20-30m/h | 20-30m/h | 20-30m/h | 20-30m/h | 20-30m/h | 20-30m/h | 20-30m/h | 20-30m/h |
| 單臺處理量 | 40m3/h | 50m3/h | 60m3/h | 70m3/h | 80m3/h | 100m3/h | 120m3/h | 140m3/h | 150m3/h | 180m3/h | 200m3/h | 240m3/h |
| 工作壓力 | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa | 0.2-0.4MPa |
| 反沖洗強度 | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) | 8-12L/(S*㎡) |
| 單罐反洗時間 | 60s | 60s | 90s | 120s | 120s | 180s | 200s | 300s | 300s | 300s | 500s | 600s |
| 反洗間隔 | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h | 4-8h |
| 濾料形式 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 | 石英砂 |
| 濾料粒徑 | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm | 0.6-1.2mm |
| 濾料厚度 | 800mm | 800mm | 800mm | 1200mm | 1200mm | 1200mm | 1200mm | 1200mm | 1200mm | 1200mm | 1200mm | 1200mm |
| 罐體凈重 | 0.4t | 0.5t | 0.6t | 1.5t | 2.0t | 2.3t | 2.6t | 2.8t | 3.0t | 3.3t | 3.9t | 4.5t |
| 罐體運行重量 | 3.5t | 4.5t | 5.0t | 13.5t | 16.8t | 21t | 25t | 27t | 30t | 35t | 40t | 45t |

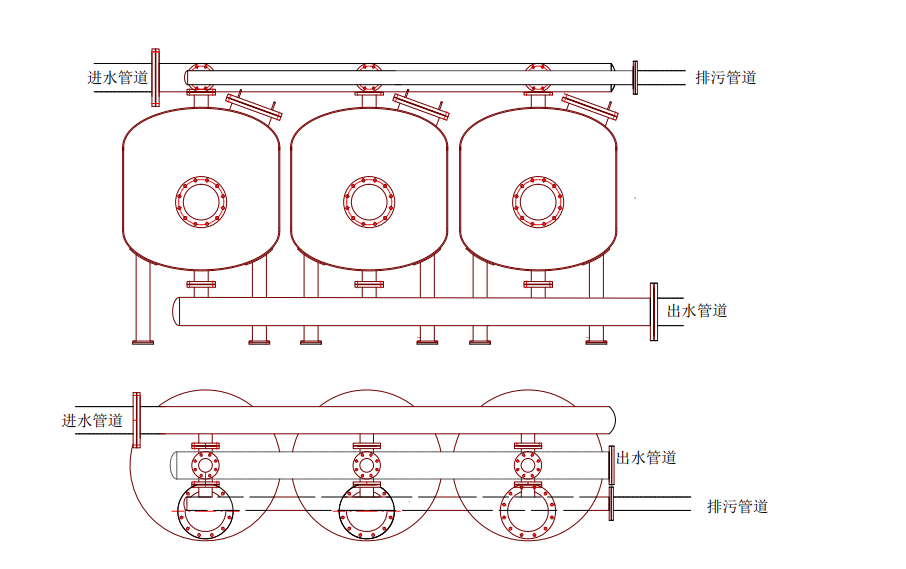

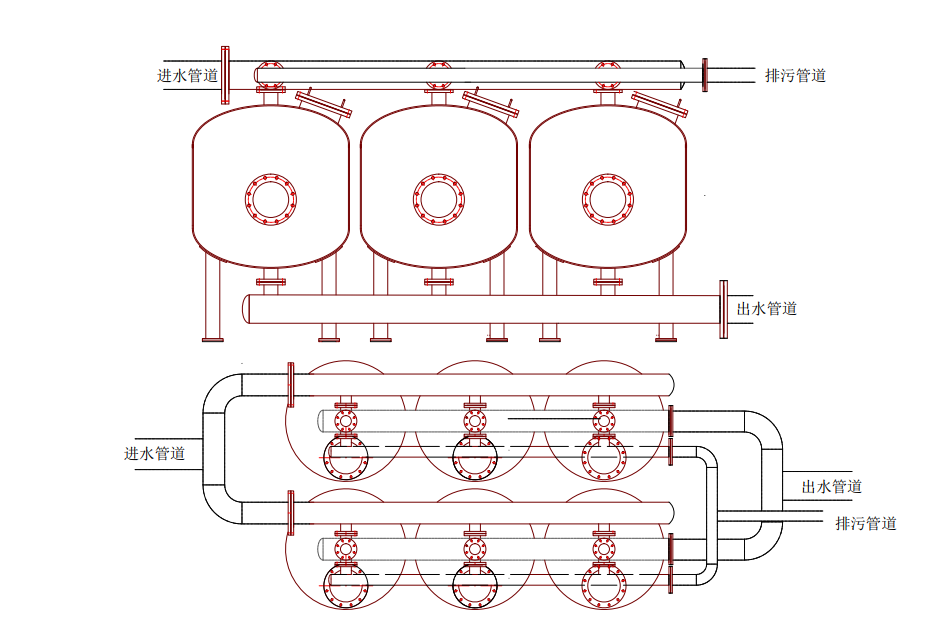

淺層介質過濾器可以根據現場安裝位置大小選取安裝方式，單排，雙排靈活選擇。
